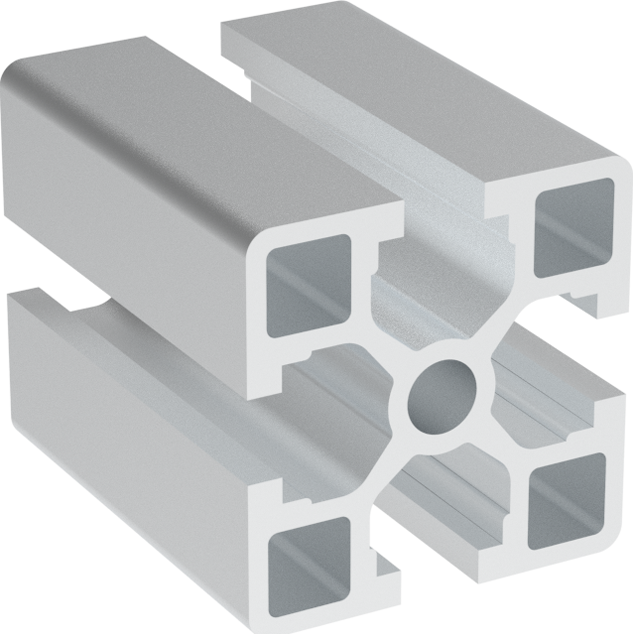

Hliníkový profil se čtvercovým řezem určený pro vytváření běžných struktur. Standardní varianta s hmotností 1,37 kg/m. Univerzální možnosti připojení díky 4 drážkám na všech stranách profilu. Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2. Možnost dodávky balení ve svazku obsahujícím 40 tyčí. Spojování profilů Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti. 1. Spojování pomocí šroubů v drážce Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v zásvislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce. 2. Spojování pomocí průběžného šroubu z vnější strany profilu Jedná se o nejsilnější způsob spojování odolný vůči vzájemnému pohybu mezi dvěma profily. Tento způsob spojování poskytuje lepší kolmost spoje (což ovšem velmi závisí na péči o kvalitu řezu). Tento systém neumožňuje pohyb částí v případě ztráty šroubu. Vyvrtání otvoru může být provedeno pistolovým vrtákem se dvěma průměry. 3. Spojování pomocí spoje nebo úhelníků Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství. Závity profilů Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce: Profil Průměr šroubu Doporučená hloubka (mm) drážka 6 M6 15 drážka 8 M8 25 Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí: Profil Průměr šroubu Max. doporučovaný dotahovací moment (Nm) drážka 6 M6 10 drážka 8 M8 20 Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty

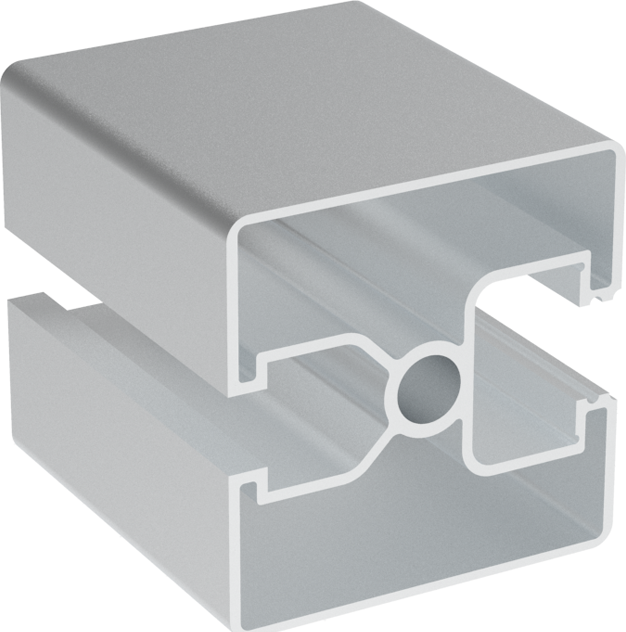

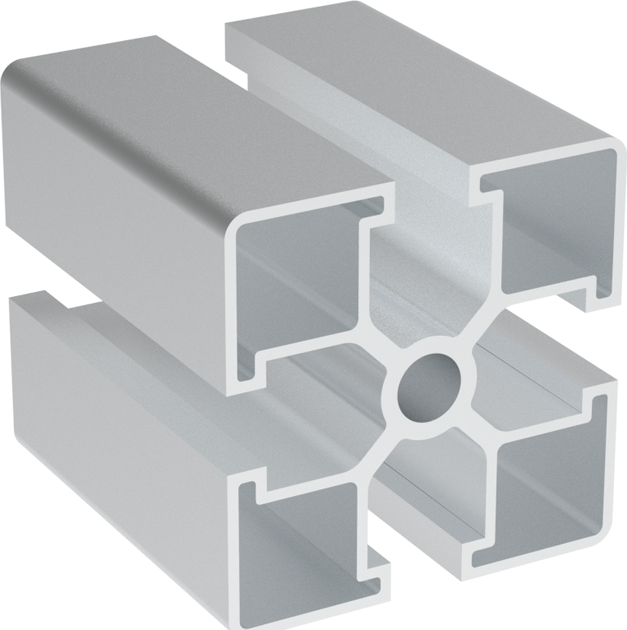

Hliníkový profil se čtvercovým řezem určený pro vytváření lehkých nosných konstrukcí pro fotovoltaické panely. Montáž ke střeše a připevnění solárního panelu pomocí příslušenství kompatibilního se systémem drážek AC 45-8. Dvě boční drážky umožňují komfortní vedení elektrických kabelů od solárních panelů. Po vložení kabelu do drážky je možné drážku uzavřít pomocí plastové záslepky. Profil je vyrobený z hliníkové slitiny EN AW 6060 T5, bez anodizovaného povrchu, s tolerancemi podle normy EN 12020-2. Možnost dodávky balení ve svazku obsahujícím 70 tyčí.

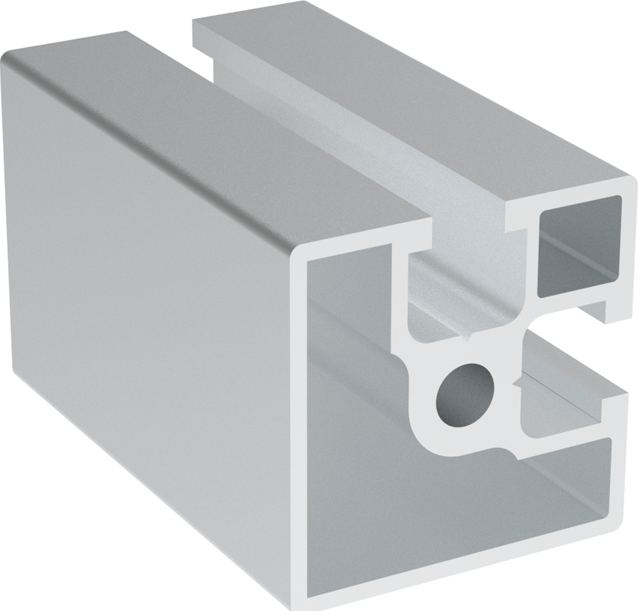

Malý hliníkový profil se čtvercovým řezem určený pro vytváření struktur s nízkým zatížením a malým mechanickým namáháním. Připojení díky 2 drážkám na sousedících stranách profilu. Strany bez drážek snižují znečištění profilu a zlepšují vzhled struktury. Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2. Možnost dodávky balení ve svazku obsahujícím 80 tyčí. Kompatibilita Tímto výrobkem lze nahradit následující výrobky na trhu: KódObj. č. Poznámka ALU 103002 hmotnost 0,82 kg/m Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte. Spojování profilů Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti. 1. Spojování pomocí šroubů v drážce Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v zásvislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce. 2. Spojování pomocí průběžného šroubu z vnější strany profilu Jedná se o nejsilnější způsob spojování odolný vůči vzájemnému pohybu mezi dvěma profily. Tento způsob spojování poskytuje lepší kolmost spoje (což ovšem velmi závisí na péči o kvalitu řezu). Tento systém neumožňuje pohyb částí v případě ztráty šroubu. Vyvrtání otvoru může být provedeno pistolovým vrtákem se dvěma průměry. 3. Spojování pomocí spoje nebo úhelníků Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství. Závity profilů Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce: Profil Průměr šroubu Doporučená hloubka (mm) drážka 6 M6 15 drážka 8 M8 25 Maximální dotahovací momenty doporu

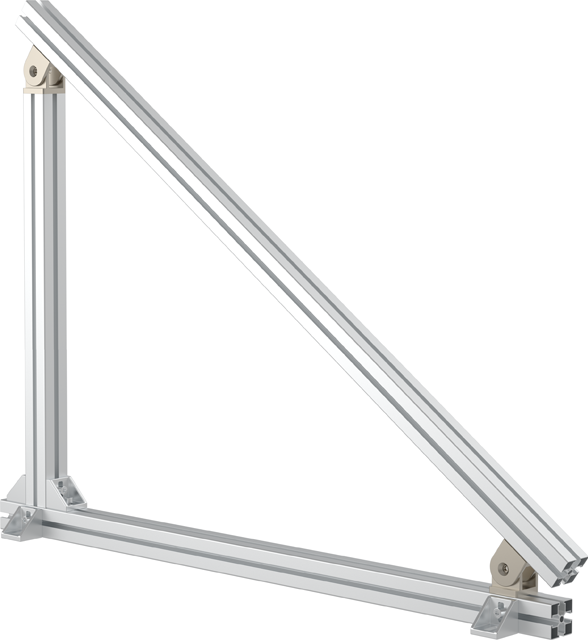

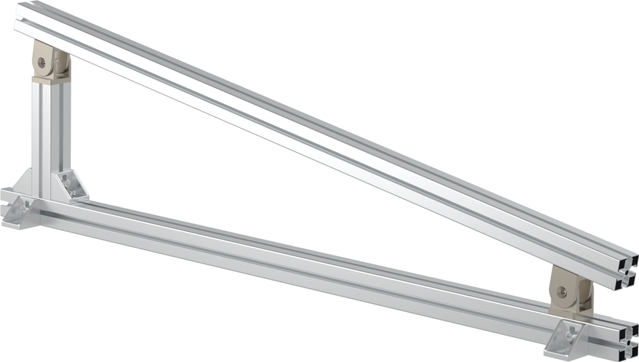

Stojan SP1 pro instalaci fotovoltaických panelů na ploché střechy a horizontální plochy. Provedení s kotvením pomocí 4 úhelníků na spodní hraně stojanu. Varianta produktu s optimálním úhlem sklonu 35° a s instalačním profilem 1500 mm pro montáž jedné nebo dvou řad panelů. Vyrobené z tenkých hliníkových profilů 45x45 bez anodizace a spojené pomocí šroubů a matic z nerezové oceli. Praktické boční drážky lze využít pro svedení kabelů od panelů. Stojan je dodávaný jako sada materiálu, bez montáže.

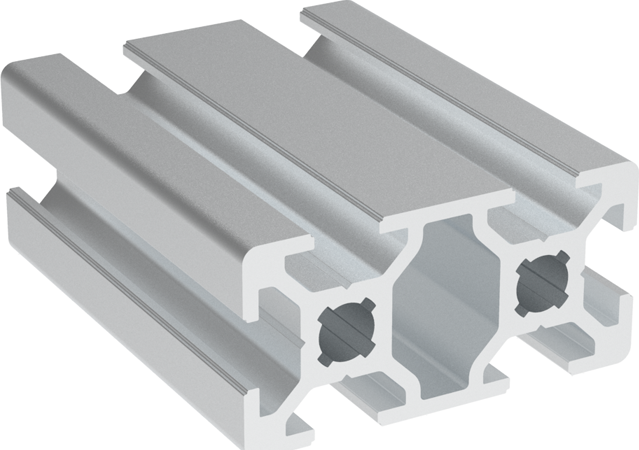

Malý hliníkový profil s obdélníkovým řezem určený pro vytváření struktur se středním zatížením v ose delší strany. Univerzální možnosti připojení díky 6 drážkám na všech stranách profilu. Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2. Možnost dodávky balení ve svazku obsahujícím 60 tyčí. Kompatibilita Tímto výrobkem lze nahradit následující výrobky na trhu: Kód Obj. č. Poznámka REX 3 842 537 816 hmotnost 0,80 kg/m; svazek 24 tyčí REX 3 842 992 891 hmotnost 0,80 kg/m REX 3 842 993 497 hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na jedné straně REX 3 842 993 498 hmotnost 0,80 kg/m; opracování - kolmý otvor D=8 na jedné straně REX 3 842 993 499 hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na obou stranách REX 3 842 993 500 hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na jedné straně, kolmý otvor D=8 na druhé straně REX 3 842 993 501 hmotnost 0,80 kg/m; opracování - kolmý otvor D=8 na obou stranách REX 3 842 993 696 hmotnost 0,80 kg/m REX 3842537816 hmotnost 0,80 kg/m; svazek 24 tyčí REX 3842992891 hmotnost 0,80 kg/m REX 3842993497 hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na jedné straně REX 3842993498 hmotnost 0,80 kg/m; opracování - kolmý otvor D=8 na jedné straně REX 3842993499 hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na obou stranách REX 3842993500 hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na jedné straně, kolmý otvor D=8 na druhé straně REX 3842993501 hmotnost 0,80 kg/m; opracování - kolmý otvor D=8 na obou stranách REX 3842993696 hmotnost 0,80 kg/m Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte. Spojování profilů Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti. 1. Spojování pomocí šrou

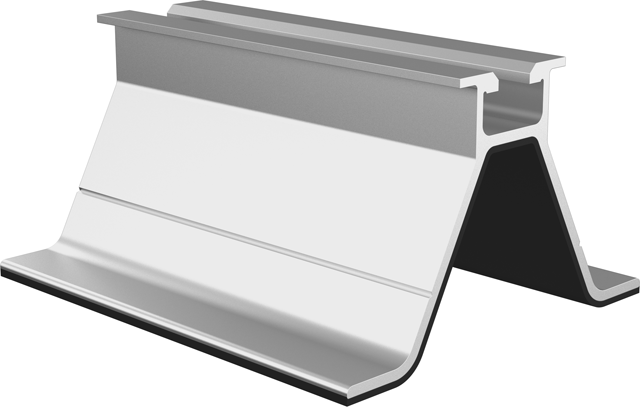

Patentovaný úchyt s délkou 120 mm vybavený drážkou pro montáž příslušenství kompatibilní se systémem BH 45-10 je určený k přímému připevnění solárního panelu k plechu se záhybem 20/56x37. Díky drážce BH 45-10 není nutné instalovat mezi krytinu a panel hliníkový profil, což vede k výrazným finančním úsporám při montáži FVE panelů. Z vnitřní strany je úchyt vybavený gumou pro zajištění těsnosti plochy mezi úchytem a střešní krytinou. Vyrobené z hliníku.
