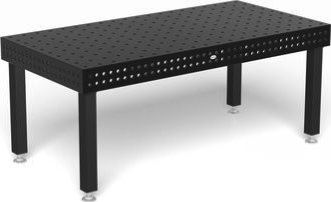

Délka (a): 2000 mmŠířka (b): 1000 mmVýška (c): 150 mmHmotnost: 529 kg Popis výrobku ‐ Vysoce kvalitní ocel S355J2+N + Plasmanitridace ‐ Síla materiálu cca 17 – 19 mm ‐ Otvory Ø 22 mm ‐ Systémové otvory na pracovní desce v rozteči 100x100 mm ‐ Rohy, hrany a otvory zaobleny ‐ Výška boku stolu 150 mm ‐ Vzdálenost otvorů v bocích 50 mm ‐ S milimetrovou stupnicí ‐ Konstrukce zesílena žebrováním ‐ Rastrové linky umožňují přesné ustavení ‐ Speciální vybavení svařovacích stolů je dostupné na vyžádání. Noha základní je k dispozici v různých délkách (zvláštní délky na vyžádání). Nosnost nohy je 1.500 kg. Výšku nohy lze přesně nastavit pomocí šroubu v rozsahu 50 mm. Naše doporučení: Krytka nohy stolu pro každou nohu stolu se stavěcím šroubem (Zboží čislo 280859.1 pro Noha - základní / Noha s deskou pro ukotvení do podlahy Systém 22) (není součástí dodávky) Krytka nohy zamezuje přístupu nečistot, které se mohou dostat do závitu šroubu, zabraňuje jeho poškození a poškození svařovací hadice. ‐ výšková stavitelnost v rozsahu 50 mm * Produkty Siegmund jsou určeny pro český a slovenský trh

Délka (a): 295 mmŠířka (b): 58 mmHmotnost: 0,73 kgmax. přídržná síla: 3,5 kN Popis výrobku ‐ bez adaptéru ‐ Rastr otvorů 40x20 mm ‐ s menším zásahem do prostoru v porovnání s vertikálními upínači ‐ úhel otevření: 90° Příslušenství Siegmund je určeno jen pro český a slovenský trh.

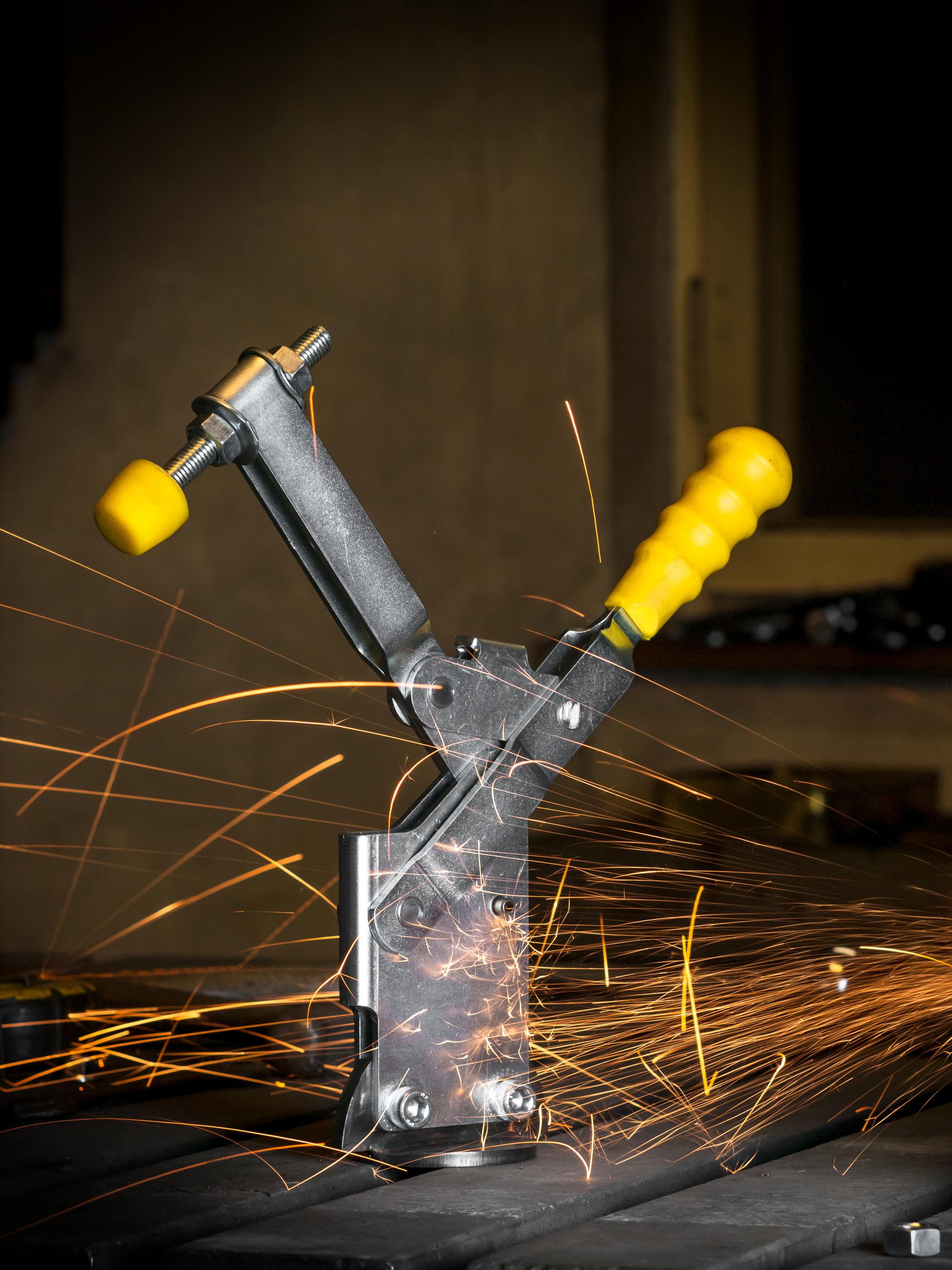

Délka (a): 151 mmŠířka (b): 58 mmVýška (c): 220 mmHmotnost: 0,7 kgmax. přídržná síla: 2,2 kN Popis výrobku ‐ bez adaptéru ‐ Rastr otvorů 40x40 mm ‐ úhel otevření: 105° Příslušenství Siegmund je určeno jen pro český a slovenský trh.

Upínky řady 120 UZ - 150 UZ se vyznačují horizontální konstrukcí a z toho vyplývající nízkou stavební výškou. Kromě typu 120 jsou u upínek použita kalená ložisková pouzdra. Dále jsou u typů 120 a 130 použity kalené nýty.

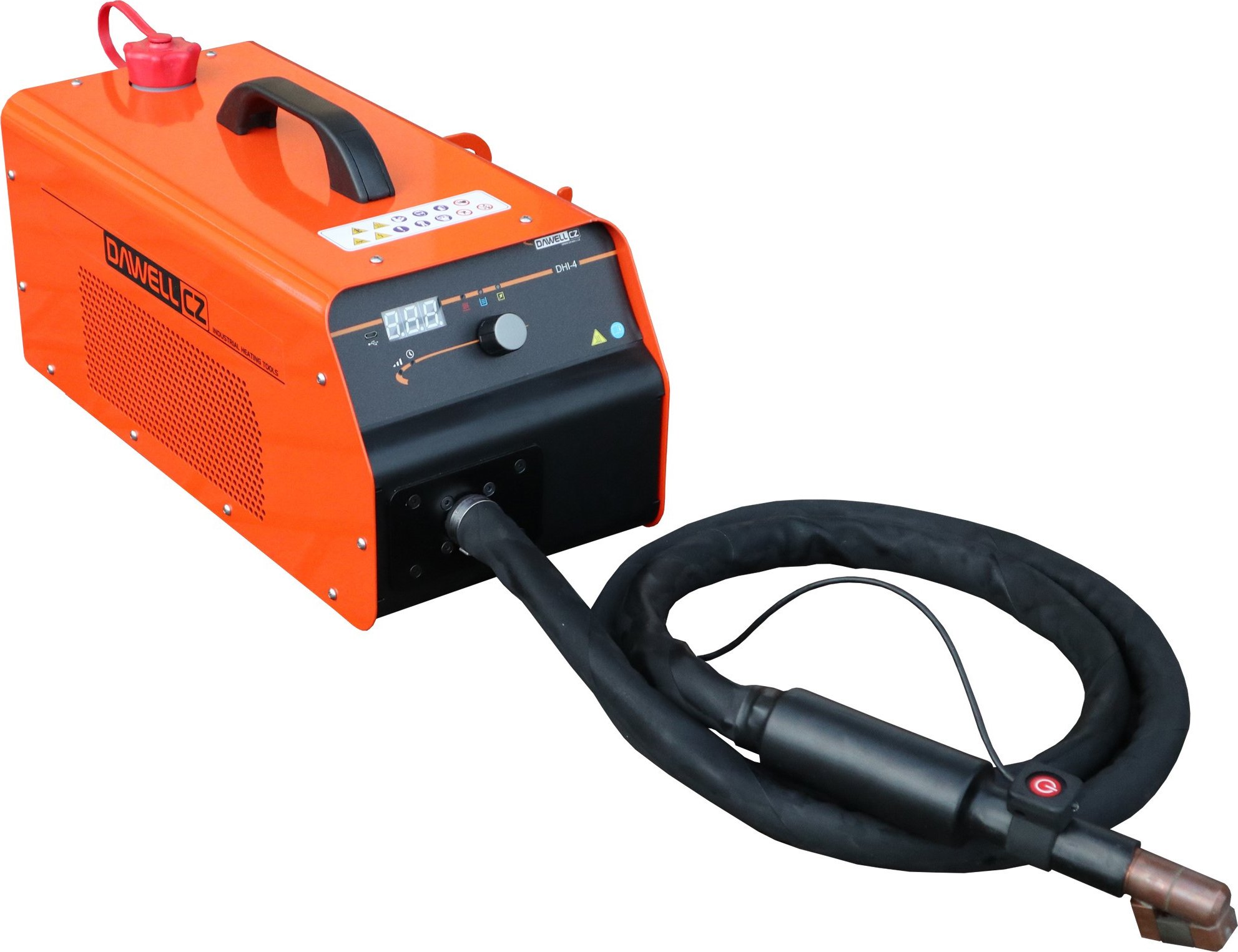

RYCHLÝ A BEZPEČNÝ OHŘEV V DÍLNÁCH A VÝROBĚ INDUKČNÍ OHŘEVY DHI-45F jsou přenosné vodou chlazené indukční ohřevy vybavené dvoumetrovým indukčním hořákem určené pro ohřev feromagnetických a vodivých materiálů s možností výměnných nástavců indukčních cívek - fokusačních i kruhových. Díky kompaktní a lehké konstrukci, výkonu a jednoduchosti použití je vhodným vybavením výrobních a opravárenských dílen. Nahrazuje plamen v opravárenském a lehkém průmyslu, kde mohou být stroje implementovány i do automatického provozu. IDEÁLNÍ NÁSTROJ PRO DÍLNY A PRŮMYSLOVÉ PROVOZY • Ohřev plechů, profilů, kulatin, trubek, konstrukcí za účelem rovnání, tváření, ohýbání, lisování, povrchového kalení, rozmrazování, kování. • Usnadňuje demontáž zarezlých šroubů, starých dílů, pro ohřev výfuk. potrubí, šroubů, matic, ložisek. • Nízké náklady, bez nutnosti školit obsluhu na práci s autogenem a PB hořáky. • Přístroj je připraven na použití v automatizovaných provozech. • Bezpečnost – absence plamene. VYBAVENÍ • Konektor dálkového ovládání – pedál, ON/OFF, PC. • Přehledný displej s možností zobrazení až 26 parametrů. • Vodní chlazení indukčních cívek. • Plynulá regulace výkonu 10-100%. • USB připojení pro software update. • LED osvětlení okolí cívky. VÝHODY • Mobilita – hmotnost 12,5 kg včetně vodního chlazení. • Výkon DHI-44F 3,7kW / 4,5kVA a DHI-45F 3,7kW / 5kVA, vysoký zatěžovatel. • Snadné použití – hořák 2 m délky. • Flexibilita, rychlost použití, bezpečnost. • Nejsou nutná školení uživatelů a certifikace. • Lokální ohřev – opakovatelnost + kontrola. KOMPATIBILNÍ KRUHOVÉ CÍVKY • Jednozávitové 20–53 mm TECHNOLOGIE • DHS3, BIPT, DIPA, QST, ACMS, DFU TECHNICKÉ PARAMETRY Objednací číslo: 07-002-01 Typ: DHI-45F Napájení: 230 V Spotřeba: 16 A Vstupní příkon: 3,7 kW Výstupní indukční výkon: 5 kVA Pracovní frekvence: 18-60 kHz Krytí IP: 22 Rozměry: 240x200x440 Hmotnost: 12,5 kg Délka indukčního hořáku: 2 m Délka napájecího kabelu: 3 m Objem chladící kapaliny: 2,5 l

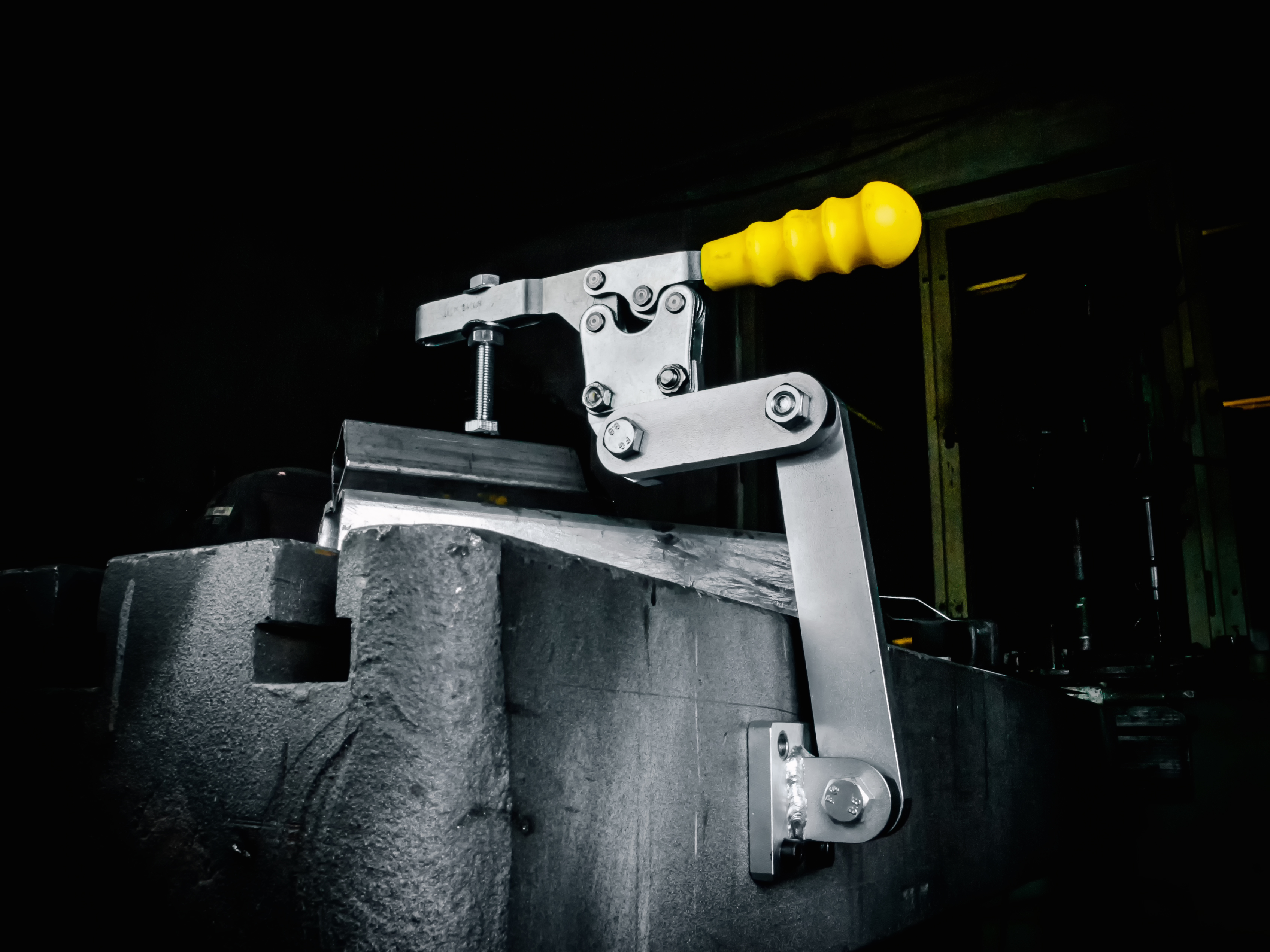

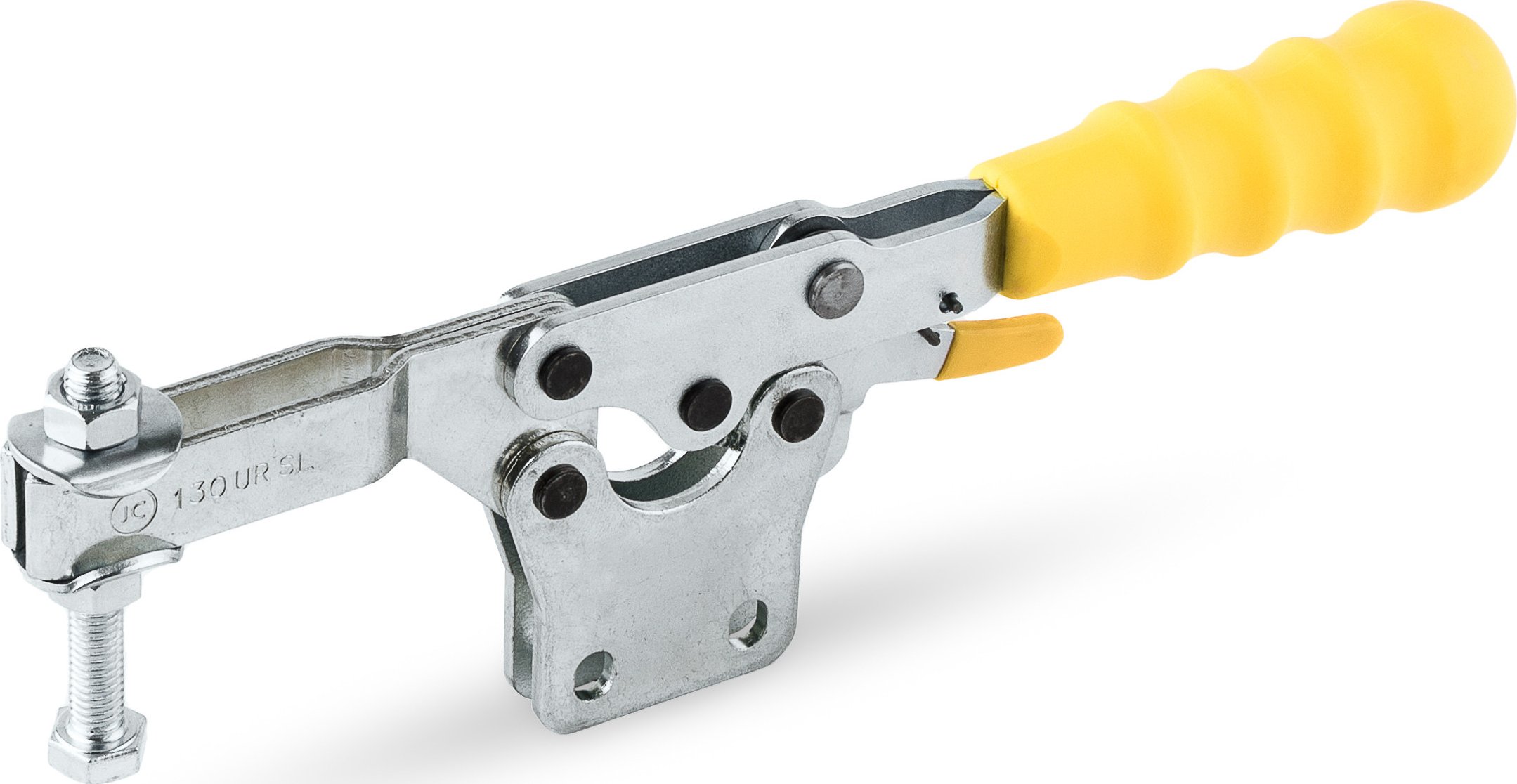

Lehké až středně těžké provedení Upínky řady 120 UR - 150 UR se vyznačují horizontální konstrukcí a z toho vyplývající nízkou stavební výškou. Kromě typu 120 jsou u upínek použita kalená ložisková pouzdra. Dále jsou u typů 120 a 130 použity kalené nýty.
