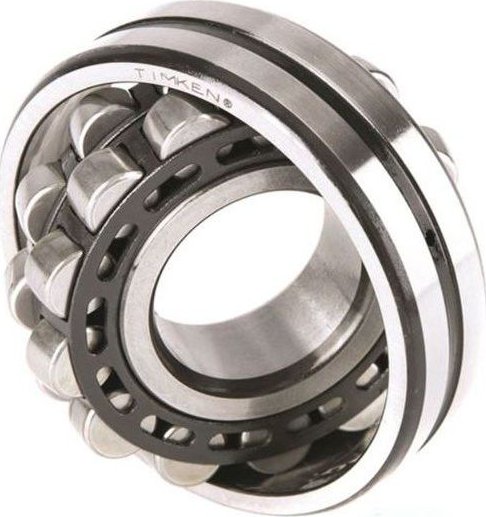

Soudečkové ložisko Timken 22208 K EJW33 – dvouřadé naklápěcí Dvouřadé soudečkové ložisko Timken 22208 K EJW33 se soudečkovitými valivými elementy uspořádanými ve dvou řadách. Vnitřní kroužek má dvě samostatné oběžné dráhy, po jedné pro každou řadu, zatímco vnější kroužek má jednu společnou, kulově vybroušenou oběžnou dráhu pro obě řady. Díky této společné kulové dráze se ložisko dokáže samo naklápět (self-aligning) a kompenzovat úhlové vychýlení hřídele, jeho průhyb nebo nesouosost uložení, čímž se snižuje riziko zadírání a nerovnoměrného opotřebení. Ložisko přenáší vysoké radiální zatížení a zároveň axiální zatížení v obou směrech. Technické parametry Parametr Hodnota Značka Timken (USA) Konstrukce Dvouřadé soudečkové (naklápěcí) ložisko, sféricky broušená společná oběžná dráha vnějšího kroužku Vnitřní průměr d 40 mm Vnější průměr D 80 mm Šířka B 23 mm Dynamická únosnost Cr 104 kN Statická únosnost C0r 99,7 kN Provedení Katalogové číslo 22208 K EJW33 vždy obsahuje i označení klece. Označení EJ značí kalenou lisovanou ocelovou klec v provedení „land-riding" (vedená po nákružku kroužku), přičemž ložisko obsahuje dvě klece, po jedné pro každou řadu válečků. Označení EM/YM značí jednodílnou obráběnou mosaznou klec v provedení „roller-riding", vedenou a vystřeďovanou samotnými válečky. Označení EMB/YMB značí jednodílnou obráběnou mosaznou klec v provedení „land-riding" (vedená po nákružku kroužku), s vyšší hmotností než klec EM/YM. Do vnějšího průměru 600 mm se používají klece EJ, EM a EMB, u větších rozměrů pak YMB a další konstrukce klecí určené pro velké průměry. Suffix K v označení znamená provedení s kuželovou dírou pro montáž na kuželovou hřídel nebo přes upínací či stahovací pouzdro; standardní kuželovitost je 1:12, u řad 240, 241 a 242 pak 1:30. Suffix W33 označuje provedení s mazací drážkou a třemi mazacími otvory ve vnějším kroužku, které umožňují domazávání ložiska za provozu bez nutnosti obrábět mazací kanál v tělese domku. Označení C3, případně C4, značí zv

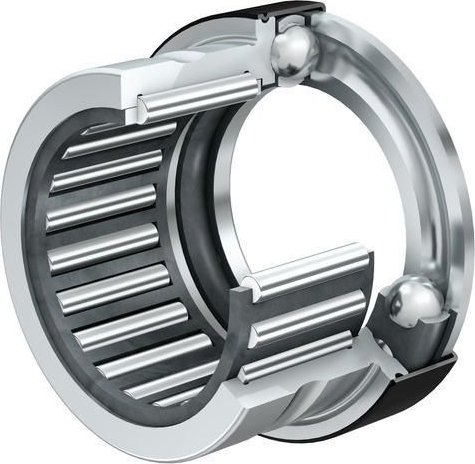

Vámi hledaný produkt TIMKEN NAXK 20 Z u nás za skvělou cenu. Neváhejte a navštivte náš eshop - rádi vám s výběrem odborně poradíme.

Vámi hledaný produkt TIMKEN NAXK 25 Z u nás za skvělou cenu. Neváhejte a navštivte náš eshop - rádi vám s výběrem odborně poradíme.

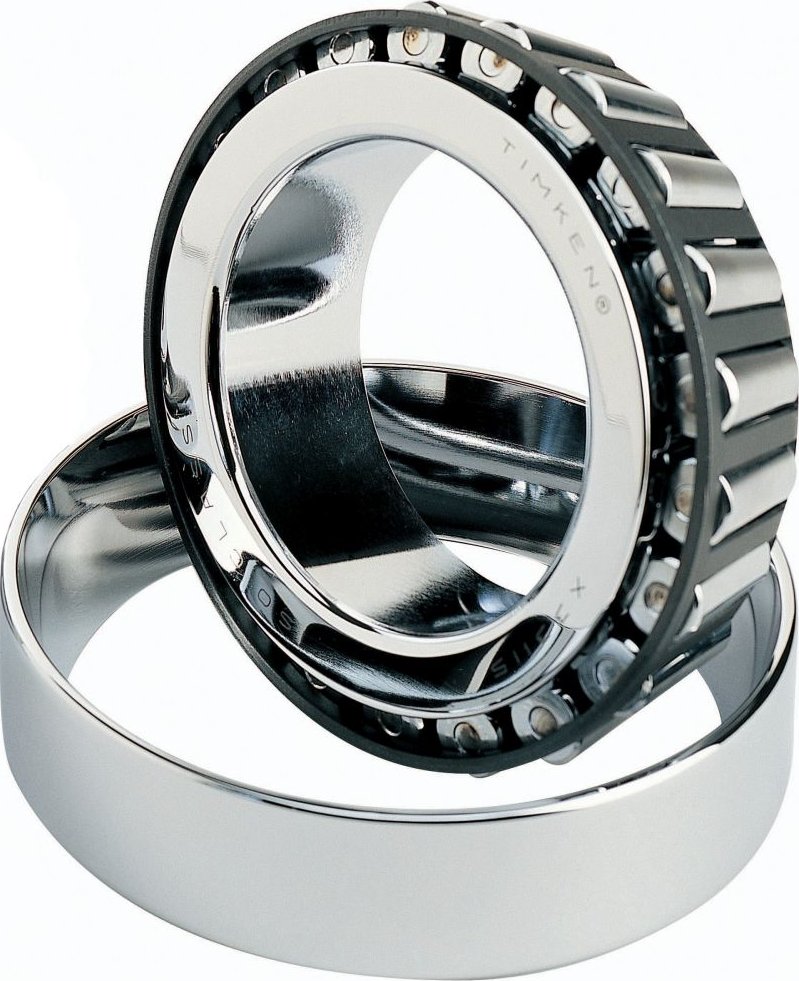

Kuželíkové ložisko Timken LM300849/LM300811 Kuželíkové ložisko Timken LM300849/LM300811 je valivé ložisko konstruované ze dvou samostatných dílů – vnitřního kroužku s klecí a kuželovými válečky (tzv. cone) a vnějšího kroužku (tzv. cup). Díky kuželovému tvaru oběžných drah a válečků přenáší toto ložisko současně radiální i axiální (tahové) zatížení, ovšem u jednoho ložiska vždy jen v jednom směru – radiální zatížení totiž uvnitř ložiska vyvolává axiální reakci, kterou musí vyvažovat protilehlé ložisko. Z tohoto důvodu se kuželíková ložiska v naprosté většině aplikací montují v páru, opřená proti sobě. Princip je obdobný jako u jednořadého úhlového kontaktního kuličkového ložiska, které se ze stejného důvodu rovněž montuje a předepíná v páru – i tuto paralelu ve svých podkladech uvádí přímo výrobce Timken. Technické parametry Parametr Hodnota Značka Timken (USA) Cone (vnitřní kroužek) LM300849 Cup (vnější kroužek) LM300811 Vnitřní průměr d 40,987 mm Vnější průměr D 67,975 mm Celková šířka T 17,5 mm Dynamická únosnost Cr 59,1 kN Statická únosnost C0 63,5 kN Faktor e 0,35 Faktor Y 1,72 Provedení / konstrukce Na rozdíl od uzavřených kuličkových ložisek se kuželíkové ložisko skládá ze dvou samostatných, nezávisle vyměnitelných dílů – cone (vnitřní kroužek s klecí a kuželovými válečky) a cup (vnější kroužek). Tyto dva díly lze montovat i skladovat odděleně, což usnadňuje servis a výměnu jen opotřebené části. Zásadní konstrukční vlastností kuželíkových ložisek je nutnost seřízení axiální vůle při montáži – tzv. setting. Podle výsledné polohy jednoho kroužku vůči druhému se ložisko nastavuje buď na endplay (měřitelnou axiální vůli mezi válečky a oběžnými drahami, tedy měřitelný axiální pohyb hřídele v obou směrech), nebo na preload (axiální předpětí, kdy naopak není přítomný žádný měřitelný axiální pohyb). Mezním, nulovým nastavením mezi oběma stavy je tzv. line-to-line. Ideální provozní nastavení bývá blízko nuly, proto se ložiska zpravidla seřizují s mírným endplay při mon

Soudečkové ložisko Timken 22208 EJW33 – dvouřadé naklápěcí Dvouřadé soudečkové ložisko Timken 22208 EJW33 se soudečkovitými valivými elementy uspořádanými ve dvou řadách. Vnitřní kroužek má dvě samostatné oběžné dráhy, po jedné pro každou řadu, zatímco vnější kroužek má jednu společnou, kulově vybroušenou oběžnou dráhu pro obě řady. Díky této společné kulové dráze se ložisko dokáže samo naklápět (self-aligning) a kompenzovat úhlové vychýlení hřídele, jeho průhyb nebo nesouosost uložení, čímž se snižuje riziko zadírání a nerovnoměrného opotřebení. Ložisko přenáší vysoké radiální zatížení a zároveň axiální zatížení v obou směrech. Technické parametry Parametr Hodnota Značka Timken (USA) Konstrukce Dvouřadé soudečkové (naklápěcí) ložisko, sféricky broušená společná oběžná dráha vnějšího kroužku Vnitřní průměr d 40 mm Vnější průměr D 80 mm Šířka B 23 mm Dynamická únosnost Cr 104 kN Statická únosnost C0r 99,7 kN Provedení Katalogové číslo 22208 EJW33 vždy obsahuje i označení klece. Označení EJ značí kalenou lisovanou ocelovou klec v provedení „land-riding" (vedená po nákružku kroužku), přičemž ložisko obsahuje dvě klece, po jedné pro každou řadu válečků. Označení EM/YM značí jednodílnou obráběnou mosaznou klec v provedení „roller-riding", vedenou a vystřeďovanou samotnými válečky. Označení EMB/YMB značí jednodílnou obráběnou mosaznou klec v provedení „land-riding" (vedená po nákružku kroužku), s vyšší hmotností než klec EM/YM. Do vnějšího průměru 600 mm se používají klece EJ, EM a EMB, u větších rozměrů pak YMB a další konstrukce klecí určené pro velké průměry. Suffix K v označení znamená provedení s kuželovou dírou pro montáž na kuželovou hřídel nebo přes upínací či stahovací pouzdro; standardní kuželovitost je 1:12, u řad 240, 241 a 242 pak 1:30. Suffix W33 označuje provedení s mazací drážkou a třemi mazacími otvory ve vnějším kroužku, které umožňují domazávání ložiska za provozu bez nutnosti obrábět mazací kanál v tělese domku. Označení C3, případně C4, značí zvětšeno

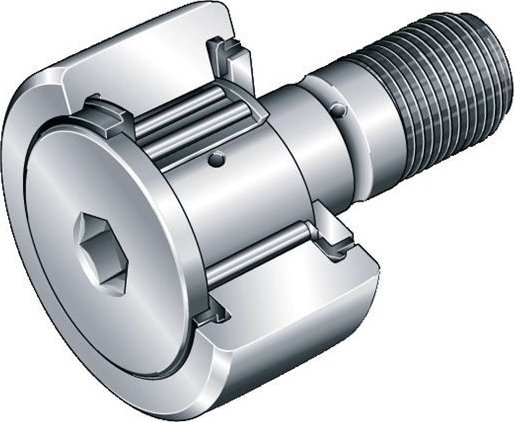

Vámi hledaný produkt INA KR 30 PPA u nás za skvělou cenu. Neváhejte a navštivte náš eshop - rádi vám s výběrem odborně poradíme.
